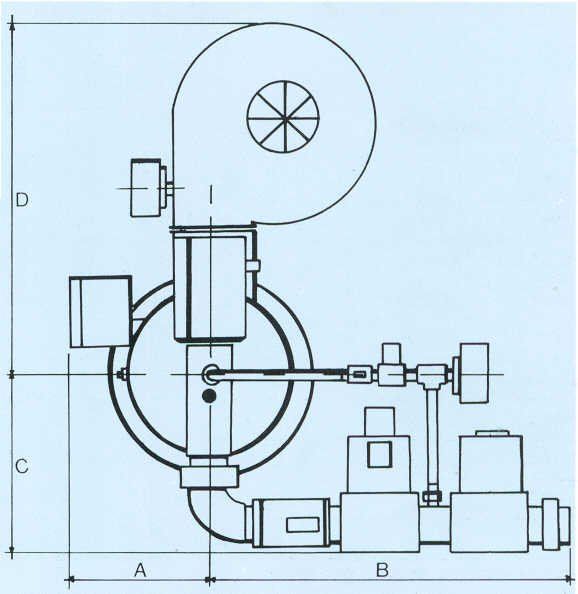

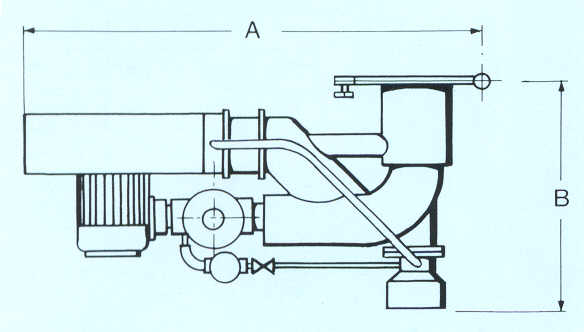

mod. | Potenzialità,KCal/h/h | A | B |
---|---|---|---|
CF4F,5/12 | 50 - 120.000 | 650 | 380 |
CF4F,12/20 | 120 - 200.000 | 690 | 380 |
CF4F,20/30 | 200 - 300.000 | 750 | 380 |
CF4F,30/40 | 300 - 400.000 | 840 | 380 |
CF4F,40/60 | 400 - 600.000 | 840 | 380 |

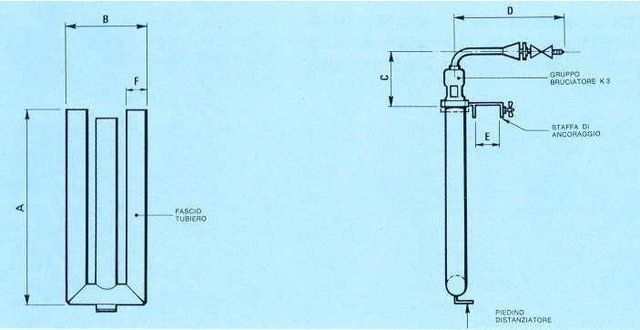

10.000,KCal/h | |||||
---|---|---|---|---|---|
G.P.L.,1,ATM | |||||
A | B | C | D | E | diam. F |
800 | 330 | 190 | 300 | 80 | 76 |

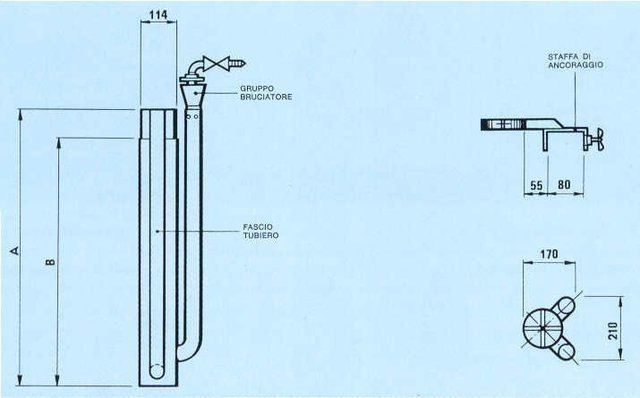

10.000,KCal/h | |||||
---|---|---|---|---|---|
G.P.L.,1,ATM | |||||
A | B | C | D | E | diam. F |
1000 | 450 | 220 | 300 | 100 | 114 |

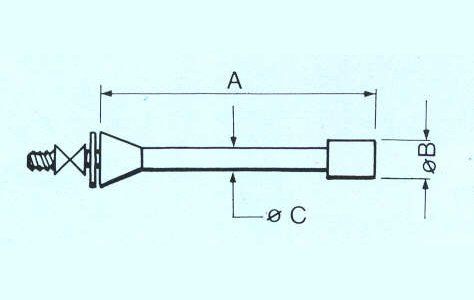

mod. | potenzialità KCal/h | pressione G.P.L. | pressione gas metano | A | diam. B | diam. C |
---|---|---|---|---|---|---|
1/4" | 5.000 | Da 1/2 a 1 ATM | Da 100 a 500 mbar | 200 | 20 | 14 |
3/8" | 10.000 | Da 1/2 a 1 ATM | Da 100 a 500 mbar | 250 | 30 | 17 |
1/2" | 20.000 | Da 1/2 a 1 ATM | Da 100 a 500 mbar | 300 | 40 | 21 |
3/4" | 30.000 | Da 1/2 a 1 ATM | Da 100 a 500 mbar | 400 | 50 | 27 |
1" | 40.000 | Da,1,a,1 1/2,ATM | Da,1/2,a,1,ATM | 450 | 60 | 33 |
1" 1/4 | 80.000 | Da,1,a,1 1/2,ATM | Da,1/2,a,1,ATM | 500 | 70 | 42 |
2" | 150.000 | Da,1,a,1 1/2,ATM | Da,1/2,a,1,ATM | 550 | 90 | 60 |
2" 1/2 | 225.000 | Da,1 1/2,a,2 ATM | Da,1,a,1 1/2,ATM | 600 | 120 | 76 |
4" | 300.000 | Da,1 1/2,a,2 ATM | Da,1,a,1 1/2,ATM | 650 | 165 | 114 |
6" | 500.000 | Da,1 1/2,a,2 ATM | Da,1,a,1 1/2,ATM | 700 | 240 | 191 |
